地铁隧道通风设备尺寸选型，这三点最常见判断失误

地铁隧道通风设备尺寸选型，这三点最常见判断失误

地铁隧道环境特殊，空间狭长、气流阻力大、人员密集，对通风设备的要求远高于普通建筑。混流风机作为区间隧道和车站通风系统的核心设备，其尺寸选择直接关系到通风效率、安装可行性和长期运行成本。然而在实际项目中，不少工程师和设备采购人员对尺寸的理解存在偏差，导致设备到场后无法安装或性能不达标。

尺寸不是越大越好，风量与压力匹配才是关键

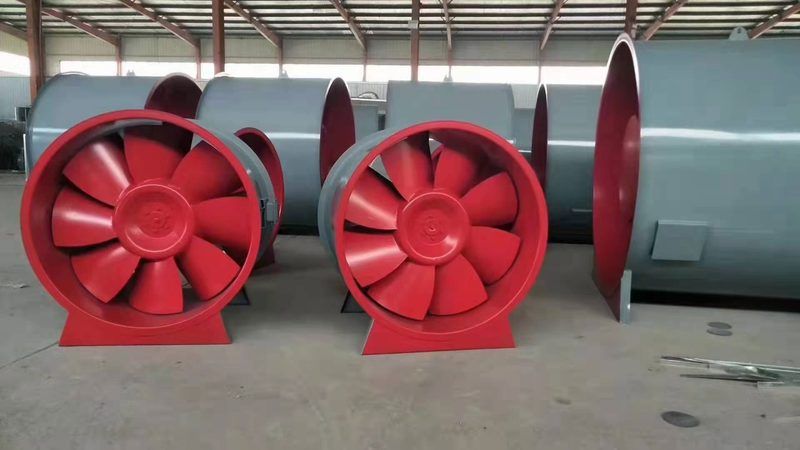

很多初次接触地铁通风项目的人容易陷入一个误区：认为风机尺寸越大，风量就越大，通风效果就越好。实际上，混流风机的尺寸主要指的是叶轮直径和机壳外形尺寸，而风量、风压与转速、叶片角度、电机功率密切相关。同一尺寸的风机，通过调整叶片安装角和转速，风量可以相差30%以上。地铁隧道混流风机尺寸选型的核心，是在满足设计风量和风压的前提下，找到最紧凑、能耗最低的方案。盲目加大尺寸不仅占用宝贵的安装空间，还会增加风道阻力，导致实际运行效率下降。

安装空间限制往往比性能参数更先决定尺寸

地铁隧道内的设备安装空间极其有限，尤其是区间联络通道、风井转弯处和站台层吊顶内。许多项目在初步设计阶段只关注风机性能参数，等到施工图阶段才发现，按照标准尺寸选定的风机根本无法通过运输通道或无法在预留空间内安装。这种情况下，不得不修改土建结构或更换设备，造成工期延误和成本增加。因此，在确定地铁隧道混流风机尺寸之前，必须实地测量运输路径、吊装口尺寸、安装基座预埋件位置以及检修通道宽度。有些厂家可以提供非标定制尺寸，但需要提前沟通，避免后期被动。

不同隧道断面形状对风机尺寸有直接影响

地铁隧道断面有圆形、矩形、马蹄形等多种形式，不同断面形状会影响风机的进出口连接方式和整体布局。圆形隧道中，风机通常沿隧道轴线安装，对风机长度和直径有严格限制；矩形隧道中，风机可能需要侧装或吊装，此时对宽度和高度尺寸更为敏感。此外，隧道内还有电缆桥架、消防管道、信号设备等众多管线，风机尺寸必须与这些设施保持安全间距，否则运行时产生的振动和热量可能引发安全隐患。在选型时，不能只看产品样本上的外形尺寸，还要考虑法兰接口、减震器、软连接等附件的安装余量。

叶片材质和结构厚度影响实际外形尺寸

混流风机的叶轮通常采用铝合金、钢板或不锈钢制造，不同材质的强度和重量不同，导致叶片厚度和轮毂尺寸存在差异。例如，铝合金叶片可以做得更薄，在相同风量下风机整体尺寸可以更紧凑；而钢板叶片虽然强度高，但厚度大，需要更大的叶轮直径才能达到相同性能。对于地铁隧道这种需要长期连续运行的场景，叶片材质还需考虑耐腐蚀和抗疲劳性能，这些因素都会间接影响最终选定的尺寸。一些厂家在样本上标注的尺寸是标准配置，如果客户要求特殊防腐涂层或加强结构，实际外形尺寸可能会增加5%到10%。

选型流程中容易忽略的尺寸校验环节

完整的尺寸选型流程包括四个步骤：根据隧道长度、截面积和人员密度计算所需风量风压；在厂家样本中筛选出满足性能参数的型号；核对安装空间和运输路径是否允许；最后进行振动和噪声校核。其中，尺寸校验环节最容易出问题。有的项目只核对风机长度和宽度，忽略了检修门开启方向和操作手柄伸出长度；有的项目没有考虑风机运行时热膨胀导致的轴向位移量，导致设备卡死。建议在选型阶段向厂家索要带所有安装接口的二维CAD图或三维模型，在BIM系统中进行碰撞检查，确保地铁隧道混流风机尺寸与现场条件完全匹配。

行业趋势是向轻量化和小型化发展

随着高效叶型设计和永磁同步电机技术的成熟，近年来地铁隧道混流风机在保持相同性能的前提下，外形尺寸正在逐步缩小。一些新型号的风机采用直驱结构，取消了皮带传动，不仅减少了轴向长度，还提高了传动效率。同时，变频调速技术的普及使得风机不再需要预留过大的安全余量，可以根据实际工况动态调节转速，从而选用更小尺寸的设备。对于新建线路，建议关注这些技术趋势，在招标文件中明确要求厂家提供尺寸优化方案，而不是简单照搬以往项目的选型参数。对于旧线改造项目，受限于既有土建空间，更需要精确测量现场尺寸，必要时选择定制化产品。
